MPO/MTP millistykki

DIMI Fiber framleiðir MPO/MTP millistykki fyrir há-þéttleika trefjatengingar milli MPO/MTP tengi og tilgreinds ljósbúnaðar eða dreifikerfis. Stillingar eru fáanlegar fyrir OS2, OM3, OM4 og OM5 trefjar, með 8, 12, 16 og 24 trefjum, festum eða ó{10}}tengdum tengjum, A/B/C pólun, staðlaðar eða sérsniðnar lengdir og PVC, LSZH eða OFNP jakka.

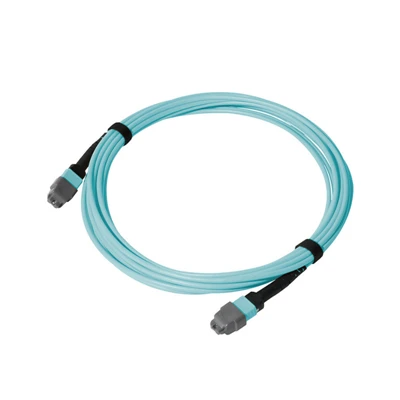

MPO pólunarbreytingarsnúra
MPO skautunarsnúran er verksmiðju-lokuð trefjasamsetning sem er hönnuð til að leiðrétta trefja-stöðu eða Tx/Rx skautun misræmis í MPO/MTP kapalkerfum með miklum-þéttleika. Það veitir stjórnað...

sjá meira
MPO kvenkyns til karlkyns millistykki
MPO kvenkyns til karlkyns millistykki er verksmiðju-lokað fjöl-trefjasamsetning með MPO kventengi á öðrum endanum og MPO karltengi á hinum endanum. Kvenkyns endinn notar jöfnunargöt, en karlendinn...

sjá meira

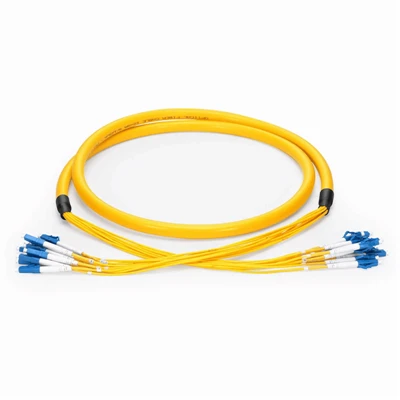

MTP til LC millistykki kapall
MTP til LC millistykkissnúran er verksmiðju-lokað ljósleiðarasamstæða sem tengir há-þéttleika MTP/MPO tengi við mörg LC tvíhliða tengi. Það er hannað fyrir skipulögð kaðall milli MTP/MPO...

sjá meira
MPO til FC millistykki kapall
MPO til FC millistykki er verksmiðju-lokað ljósleiðarasamstæða sem tengir MPO/MTP tengi við einstök FC tengi. Það er hannað fyrir gagnaver, fjarskiptanet, ljósdreifingarkerfi og prófunarbúnað sem...

sjá meira
MPO til SC millistykki kapall
MPO til SC millistykki er verksmiðju-lokað ljósleiðaraviðmótssamsetning sem tengir há-þéttleika MPO/MTP® tengi við einstök SC sjónviðmót. Hægt er að tilgreina samsetninguna eftir trefjastillingu,...

sjá meira
MPO til LC millistykki kapall
MPO til LC millistykki er verksmiðju-lokað fjöl-trefjasnúru sem tengir há-þéttleika MPO/MTP tengi við einstök LC tvíhliða tengi. Það er notað til að skipta á milli samhliða-trefja eða há-þéttleika...

sjá meira

MPO/MTP millistykki kapaltegundir

DIMI Fiber útvegar MPO/MTP millistykki snúrusamstæður fyrir mismunandi tengiviðmót, trefjarstillingar og skautakröfur.

MPO til MPO millistykki kapall

For-lokaðar MPO snúrusamstæður fyrir beinar tengingar milli samhæfra MPO viðmóta. Fáanlegt með tilgreindum trefjafjölda, pinnastillingum, pólun og kapallengdum.

MTP til MTP millistykki kapall

MTP-fjöltrefjasamsetningar fyrir há-þéttleikatengingar milli samhæfra MTP viðmóta. Stillingar sem eru festar eða ekki- eru valdar í samræmi við tengda tengi.

MPO/MTP til LC millistykki

Breytir fjöltrefja MPO/MTP viðmóti í LC tengingar fyrir búnað, dreifikerfi og tilgreindar brotastillingar. Fjöldi trefja, pólun, gerð tengis og lengd snúru er stillt í samræmi við forritið.

MPO/MTP til SC millistykki

Býður upp á MPO/MTP-til-SC viðmótsstillingu fyrir kerfi sem krefjast fjöltrefjatengingar á annarri hliðinni og SC-tengingu á hinni hliðinni.

MPO pólunarbreytingarsnúra

Hannað fyrir tilgreindar MPO trefjakortlagningu og kröfur um skautun. Gerð A, Tegund B eða Tegund C stillingar eru fáanlegar í samræmi við núverandi tengibyggingu.

Sérsniðin MPO/MTP millistykki

Hægt er að framleiða sérsniðnar samsetningar með tilgreindri trefjagerð, trefjafjölda, tengisamsetningu, pinnastillingu, pólun, trefjakortlagningu, kapallengd og jakka. Hægt er að gefa upp núverandi snúrur, teikningar, uppskriftir eða tengihlutanúmer til staðfestingar á stillingum.

MPO/MTP millistykki snúrustillingar

Hægt er að tilgreina kapalsamstæðuna í samræmi við tengiviðmót, trefjarstillingu og uppsetningarkröfur.

Parameter	Lausir valkostir
Tengi	MPO / MTP
Tengipinna	Festa / Ekki-festa
Trefjafjöldi	8/12/16/24 trefjar
Tegund trefja	OS2 / OM3 / OM4 / OM5
Pólun	Tegund A / Tegund B / Tegund C
Lengd snúru	Staðlaðar lengdir / Sérsniðin lengd
Jakki	PVC / LSZH / OFNP
Rekstrarhitastig	-20 gráður í +70 gráður
Fylgni	IEC 61754-7 / TIA-604-5 / Telcordia GR-1435-CORE, þar sem við á
Efniskröfur	RoHS / REACH; gildandi-kröfur um logavarnarefni

Forskriftir eru staðfestar gegn völdum tengi-, trefja- og kapalstillingum fyrir framleiðslu.

MPO/MTP tengisamhæfi

MPO/MTP millistykki snúrur eru stilltar til að passa við tengi tengi, pinnastillingu, trefjafjölda, trefjagerð, pólun og trefjakortlagningu tengds búnaðar eða núverandi snúru.
Dæmigerðar stillingar innihalda:

01/

MPO/MTP til MPO/MTP:Tengir samhæft MPO/MTP tengi á trefjasnældum, stofnsnúrum, plásturspjöldum, senditækjum og öðrum ljósbúnaði.

02/

MPO/MTP til LC:Tengir fjöltrefja MPO/MTP tengi við búnað eða dreifingaríhluti með LC tengingum.

03/

MPO/MTP til SC:Tengir MPO/MTP tengi við tilgreindan SC-tengdan trefjabúnað eða dreifingaríhluti.

04/

Festa við ekki-fest:Tengipinnastillingin er valin í samræmi við tengitengið.

05/

Tegund A / B / C pólun:Pólun og kortlagning trefja eru stillt í samræmi við nauðsynlega trefjar-til-trefja fyrirkomulagi.

06/

OS2 / OM3 / OM4 / OM5:Gerð trefja er valin til að passa við núverandi ljósfræðilega innviði og tengdan búnað.

Tengi og pinnastillingar

MPO/MTP millistykkissnúrur krefjast réttrar stillingar á tengitengi. Festar og ó-útgáfur eru valdar í samræmi við tengið á hliðarhliðinni.

Festur / karlkyns:Inniheldur jöfnunarpinna til að staðsetja við samhæft tengi sem ekki er-pinna.

Ekki-fest / kvenkyns:Notar jöfnunarpinna mótstengisins fyrir samstillingu tengisins.

MPO / MTP tengi:Margtrefja tengistillingar fyrir há-þéttleikatengingar.

MPO/MTP til LC eða SC:Í boði fyrir tilgreindar viðmótsbreytingar og útbrotsstillingar.

Fyrir pantanir til að skipta út eða -samsvörunar kerfi er hægt að nota núverandi tengihlutanúmer eða snúrusýni til að staðfesta nauðsynlega pinnastillingu.

Pólun og trefjakortlagning

Pólun ákvarðar hvernig einstakar trefjar eru kortlagðar á milli tveggja enda MPO/MTP samsetningar. Valin pólun verður að passa við búnaðinn og tengibygginguna.

Pólun	Kortlagning trefja
Tegund A	Beint-í gegnum kortlagningu
Tegund B	Öfug kortlagning
Tegund C	Pörðu-snúið kortlagningu

DIMI Fiber getur framleitt samsetningar samkvæmt tilgreindum skautunar- og trefjakortakröfum. Fyrir óljósar stillingar, gefðu upp núverandi kapal, kerfisteikningu, uppskrift eða trefjakortaupplýsingar til staðfestingar fyrir framleiðslu.

Umsóknir

MPO/MTP millistykki eru notaðir í:

Uppbygging gagnavers trefjar

Há-trefjadreifingarkerfi

Fjarskiptainnviðir

Netbúnaður fyrir fyrirtæki

Há-afkastamikil tölvuumhverfi

Stækkun netkerfis og endurstilling

Skipt um trefjasnúru og viðhald

Hentugleiki fer eftir heildar sjónrásinni, þar með talið trefjargerð, senditæki, pólun, tengistillingu og rásatap.

Gæða- og prófunarskjöl

DIMI Fiber sannreynir MPO/MTP millistykkissnúrur gegn tilgreindum tengi-, trefja- og pólunarstillingum fyrir sendingu.

Gæðaeftirlit getur falið í sér:

Rúmfræði tengis:3D interferometric skoðun á bogaradíus, apex offset og trefjaútskot.

Enda-andlitsástand:Stafræn smásæ skoðun á endaflötum tengis samkvæmt viðeigandi IEC 61300-3-35 viðmiðum.

Sjónprófun:Innsetningartap, skilatap og sjónræn samfellupróf í samræmi við tilgreinda uppsetningu.

Trefjakortlagning:Staðfesting á samfellu og pólun trefja-til-þar sem þess er krafist.

Próffærslur:Einstök sjónprófunargögn geta verið afhent með pöntuninni þar sem tilgreint er.

Prófunarkröfur eru staðfestar í samræmi við valda trefjagerð, tengistillingu og pólun frekar en að beita einni forskrift yfir allar MPO/MTP millistykki.

Sérsniðin MPO/MTP millistykki snúruframleiðsla

DIMI Fiber styður sérsniðna millistykkissnúruframleiðslu fyrir OEM verkefni, uppsetningu netkerfis og kröfur um endurnýjun.
Sérsniðin getur falið í sér:

Trefjartegund: OS2 / OM3 / OM4 / OM5
Trefjafjöldi: 8/12/16/24
MPO eða MTP tengi
Festa eða ó-fasta stillingar
Tegund A, B eða C pólun
Tilgreind trefjakortlagning
MPO/MTP til LC eða SC stillingar
Lengd snúru
PVC, LSZH eða OFNP jakki
Þungar-smíði eða brynvarðar brautir þar sem við á
Einkamerking
Sérsniðin strikamerki
Kitted eða magn umbúðir

Viðskiptavinir geta lagt fram teikningu, núverandi kapal, uppskrift, hlutanúmer tengis, búnaðarviðmót eða sýnishorn sem framleiðsluviðmiðun.

Algengar spurningar

Sp.: Hvað er MPO/MTP millistykki snúra?

A: MPO/MTP millistykki er for-lokað trefjasamsetning sem notuð er til að tengja tilgreind MPO/MTP tengi eða til að tengja MPO/MTP fjöltrefjaviðmót við annað tengiviðmót eins og LC eða SC.

Sp.: Hver er munurinn á festum og ó-tengdum MPO/MTP tengjum?

Svar: Tengi sem eru festir innihalda jöfnunarpinna en ó-tengi eru hönnuð til að passa saman við fest tengi. Nauðsynleg uppsetning fer eftir tenginu á hliðarhliðinni.

Sp.: Hvaða MPO pólun ætti ég að velja?

A: Tegund A veitir bein-í gegnum trefjakortlagningu, Tegund B snýr við trefjaröðinni og Tegund C snýr trefjum við í pörum. Rétt val fer eftir trefjakortlagningu og búnaðararkitektúr uppsetningar.

Sp.: Geturðu passað við núverandi MPO/MTP snúru?

A: Já. Hægt er að nota núverandi kapal, teikningu, uppskrift, tengihlutanúmer eða búnaðarviðmót sem viðmið til að staðfesta tengi, fjölda trefja, pinnastillingu og pólun.

Sp.: Getur þú veitt sjónprófunargögn?

A: Sjónprófun getur falið í sér tap á innsetningu, tap á skilum, samfellu og kortlagningu trefja. Einstakar prófunarskrár geta verið afhentar með pöntuninni þar sem tilgreint er.

Sp.: Getur þú framleitt sérsniðnar MPO/MTP millistykki snúrur?

A: Já. Sérsniðin framleiðsla er fáanleg fyrir trefjagerð, fjölda trefja, tengisamsetningu, pinnastillingu, pólun, kortlagningu trefja, lengd kapals, jakka, merkingar og kröfur um umbúðir.
