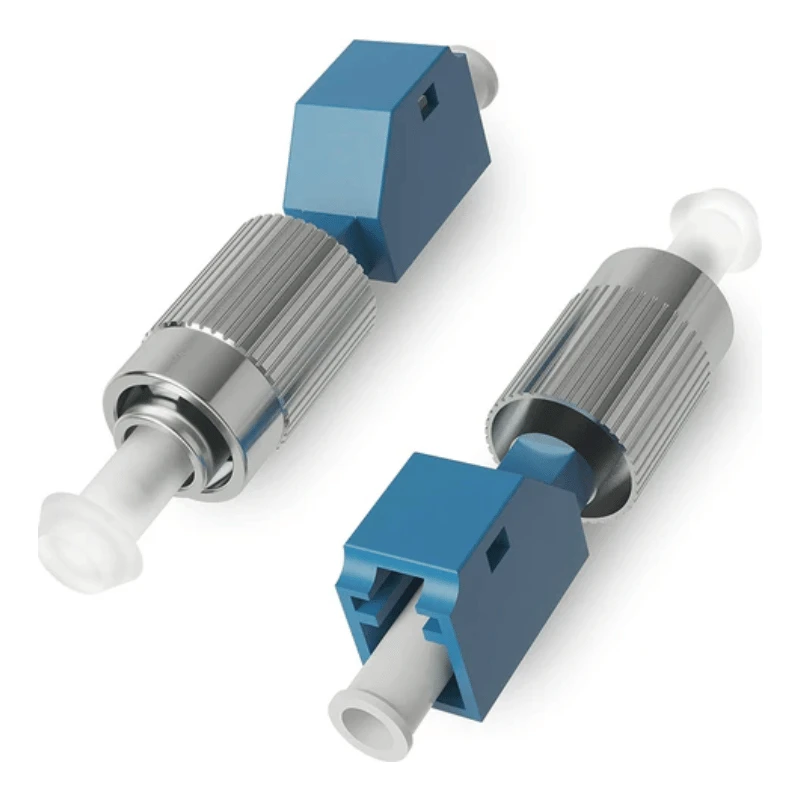

LC til FC ljósleiðaramillistykki eru blendingar kvenkyns-til-kvenkyns millistykki sem eru hönnuð til að tengja LC-lokaða og FC-lokaða ljósleiðaraíhluti án þess að endur-loka ljósleiðarann. Stöðluð uppsetning er LC/UPC til FC/UPC, simplex, singlemode OS2 9/125 μm, með nákvæmni sirkon úr keramik jöfnunarhylki. Hægt er að tilgreina mismunandi gerðir af tengipólskum, trefjastillingum, húsnæðisefnum og uppsetningarstillingum fyrir verkefniskröfur.
Forskriftir millistykki
|
Parameter |
Staðlað forskrift |
||
|
Tegund millistykkis |
LC til FC Hybrid millistykki |
||
|
Tengistillingar |
LC/UPC til FC/UPC |
||
|
Kyn |
Kvenkyns-til-kvenkyns |
||
|
Rás |
Einfalt |
||
|
Fiber Mode |
Singlemode OS2 9/125 μm |
||
|
Jöfnunarhylki |
Precision Zirconia Keramik |
||
|
Dæmigert innsetningartap |
Minna en eða jafnt og 0,3 dB |
||
|
Tap á skilum |
Stærra en eða jafnt og 50 dB, UPC |
||
|
Ending |
Meira en eða jafnt og 500 pörunarlotur |
||
|
Rekstrarhitastig |
-25 gráður í +70 gráður |
||
|
Geymsluhitastig |
-40 gráður til +85 gráður |
||
|
Uppsetning |
Panelfesting |
||
|
Húsnæði |
Verkfræðiplast eða málmur |
||
|
Gildandi staðlar |
IEC 61754-20 / IEC 61754-13 viðmótskröfur; RoHS |
||
LC-viðmótið fylgir víddarkröfum LC-tengjafjölskyldunnar, en FC hliðin notar staðlað 2,5 mm ferrule tengi og skrúfu-tengi hönnun.
Samhæfni tengi
Millistykkið er hannað fyrir beina LC-til-FC samtengingu, sem gerir það gagnlegt þar sem búnaður, plástraplötur eða núverandi trefjarinnviðir nota mismunandi tengipalla.
LC hlið:Samhæft við venjuleg LC tengi; Hægt er að tilgreina UPC og APC stillingar.
FC hlið:Samhæft við venjuleg FC tengi með samsvarandi PC/UPC eða APC stillingu.
Trefjastillingar:siSglemode OS2 er staðlað uppsetning; multimode útgáfur eins og OM3 og OM4 er hægt að fá þegar millistykki hönnun og jöfnunarhylki eru í samræmi við það.
Pólsk samsvörun:Tengipólskur gerðir ætti að velja í samræmi við pörunaríhluti. LC og FC tengi hafa aðskildar IEC víddarforskriftir.
Fyrir blönduð tengikerfi útilokar blendingsmillistykkið þörfina á að skipta út annars nothæfum plástrasnúrum eða endur-slíta uppsettum trefjum.
Uppbygging millistykki
Millistykkið samanstendur af tveimur tengiílátum, nákvæmni jöfnunarhylki og ytra húsi með tilskildri spjalds-haldbyggingu.
Zirconia keramikhylsan viðheldur jöfnun hylkja meðan á pörun og afpörun stendur yfir, sem hjálpar til við að stjórna sjóntengitapi. LC hliðin notar fyrirferðarlítið -viðmót, en FC hliðin rúmar snittari tengibúnaðinn sem einkennir FC tengi.
Húsnæðisvalkostir fela í sér há-verkfræðilegan plast eða málm, allt eftir vélrænum kröfum og spjaldahönnun. Einnig er hægt að stilla rykhettur, lokaðar byggingar, mismunandi flanshönnun og -sértæka uppsetningareiginleika viðskiptavina.
Umsóknir
Fjarskipta- og ODF-kerfi
Notað til að tengja LC og FC plástrasnúrur innan ljósdreifingarramma, ljósleiðaraspjöldum og netkerfisbúnaði.
Gagnaver og trefjakerfi fyrirtækja
Hentar fyrir flutning búnaðar eða arfleifð-í-nýja innviði þar sem LC og FC tengi þurfa að vera samhliða.
FTTx dreifingarbúnaður
Hægt að samþætta í ljósleiðaradreifingarkassa, skápa, lúkningaplötur og annan aðgangsnetbúnað- þar sem þörf er á blandaðri gerð tengis.
Trefjaprófunar- og mælitæki
Býður upp á skiptanlegt LC-til-FC viðmót fyrir sjónprófunartæki og prófunarborð á rannsóknarstofu eða framleiðslu.
OEM trefjarplötur og samsetningar
Hentar spjaldaframleiðendum, smiðjum um girðingar og kerfissamþættara sem krefjast tiltekinnar blendings millistykkis.
Sérsnið / OEM
Tengisamsetning:Lc-fc og aðrar blendingar stillingar.
pólska:Upc eða apc í samræmi við stillingar tengitengisins.
Trefjastilling:Os2 singlemode og valdar multimode stillingar.
Ermi:Zirconia keramik; Hægt er að meta önnur ermaefni fyrir tiltekin notkun.
Húsnæði: Plast- eða málmbygging.
Uppsetning:Hefðbundin uppsetning á spjaldinu, flans-/flanslausar byggingar, klemmur eða -sérstök festingarfræði fyrir viðskiptavini.
Vörn:Rykhettur eða hönnun með loki.
Auðkenni:Litur húsnæðis, lógó, gáttarnúmer, hlutanúmer og strikamerki.
Pökkun:Magn, stakir pokar eða-tilgreindar umbúðir viðskiptavina.
Gæði og skoðun
Gæðaeftirlit ætti að ná yfir bæði sjónrænan árangur og vélrænan áreiðanleika. Dæmigert skoðunaratriði eru:
Innsetningartap og skilatapprófun fyrir tilgreinda tengi- og pólskustillingu.
Málskoðun á millistykki, festingareiginleikum og jöfnunaríhlutum.
Staðfesting erma og ferruls jöfnunar til að viðhalda endurteknum pörunarframmistöðu.
Pörunar-hringsprófun til að sannreyna vélræna endingu.
Sjónræn skoðun fyrir húsnæðisgalla, ástand erma, mengun og skemmdir á tengiviðmóti.
Hitastig og umhverfisprófun þegar krafist er í verklýsingu.
Efnis- og samræmisskjöl, þar á meðal RoHS-tengdar kröfur þegar tilgreint er.
Skoðunarviðmið og prófunarskýrslur er hægt að samræma við teikningar viðskiptavinarins, innkaupaforskriftir eða viðeigandi ljósleiðara-staðla íhluta.
Algengar spurningar
Sp.: Getur þú veitt sýnishorn fyrir magnpöntun?
A: Já. Hægt er að útvega sýnishorn fyrir forskrift, samhæfni tengis og samsetningarmat fyrir magnkaup. Hægt er að staðfesta magn sýnishorns og öll viðeigandi sýnishornsgjöld byggð á umbeðinni uppsetningu.
Sp.: Hver er MOQ fyrir LC til FC ljósleiðaramillistykki?
A: Fyrir venjulegar stillingar er MOQ venjulega 100 stykki. OEM stillingar, sérstakt efni eða sérsniðnar umbúðir gætu krafist annarrar MOQ, sem hægt er að staðfesta fyrir tilvitnun.
Sp.: Hver er dæmigerður afgreiðslutími fyrir magnpantanir?
A: Dæmigerður vinnslutími er 7–14 dagar, allt eftir pöntunarmagni og uppsetningu. Sendingartími er venjulega 20–30 dagar, með endanleg áætlun staðfest í samræmi við áfangastað og sendingaraðferð.
Sp.: Hvaða greiðslumáta samþykkir þú?
A: Við samþykkjum venjulega T / T, L / C, PayPal og kreditkort. Hægt er að ræða aðra greiðsluskilmála fyrir hæfar pantanir eða sérstakar kröfur um verkefni.
Sp.: Hvaða sendingaraðferðir eru í boði?
A: Pantanir geta verið sendar með hraðflutningi, flugfrakt eða sjófrakt, allt eftir magni, afhendingarkröfum og áfangastað. Einnig er hægt að raða DDP, DAP og EXW skilmálum í samræmi við pöntunina.
Sp.: Getur þú veitt skoðunarskýrslur með pöntuninni?
A: Já. Hægt er að útvega skoðunargögn í samræmi við samþykktar kröfur um pöntun. Dæmigert skrár geta falið í sér tap á innsetningu, tap á skilum, víddarskoðun og niðurstöður sjónrænnar skoðunar.
Sp.: Hvernig ætti ég að tilgreina millistykkið þegar ég bið um tilboð?
A: Gefðu upp nauðsynlega LC/FC tengisamsetningu, UPC eða APC pólskur, einfaldur eða önnur uppsetning, trefjastilling, gerð húsnæðis, uppsetningarkröfur, magn og kröfur um umbúðir. Mælt er með teikningum eða tilvísunarsýni fyrir sérsniðnar útgáfur.
