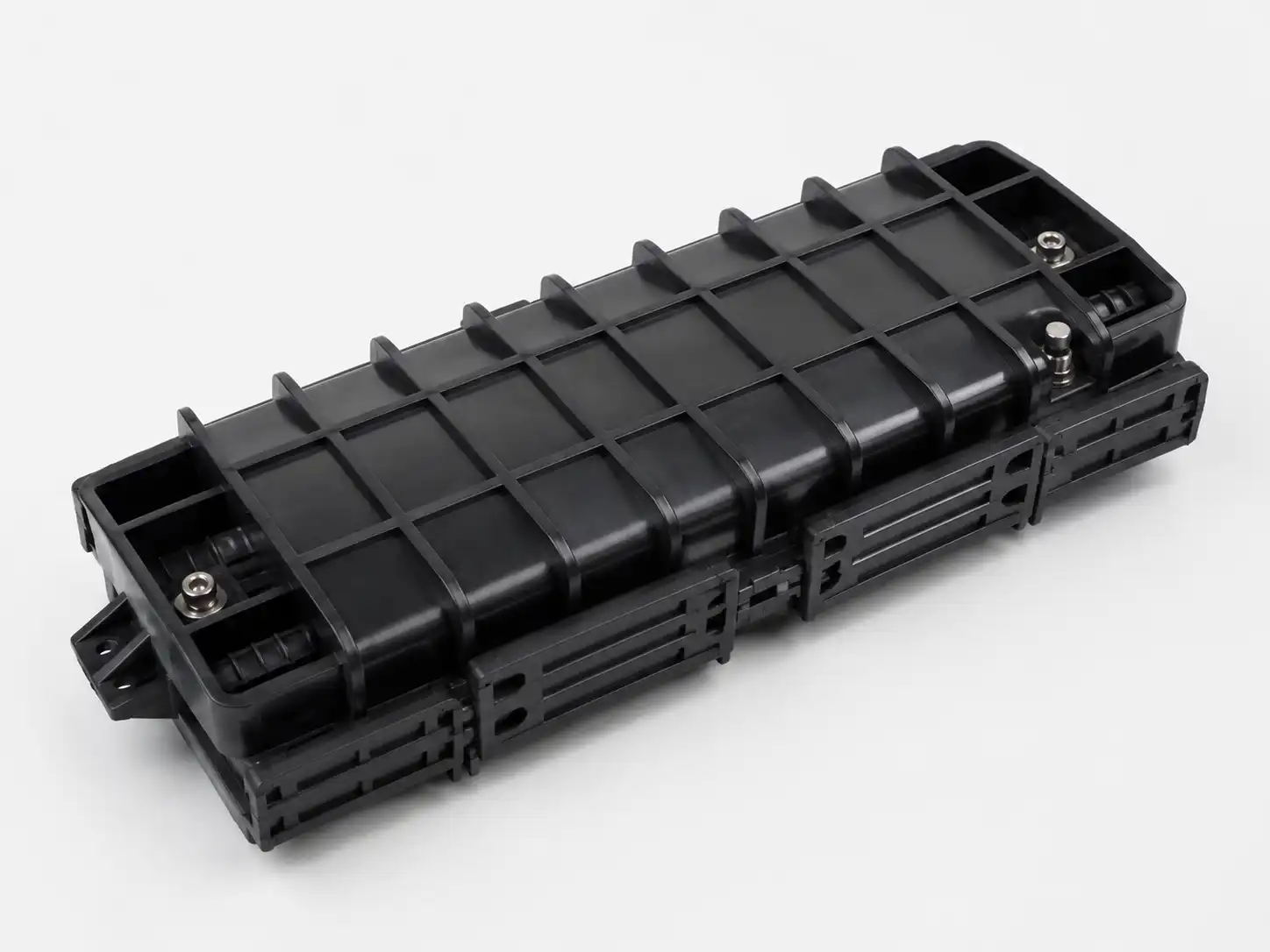

12 kjarna lárétt ljósleiðaraskeytalokun er fyrirferðarlítil útigirðing til að vernda og skipuleggja allt að 12 staka-trefjaskeyta í FTTH og utan-verksmiðjunetum. Lárétt innbyggð uppbygging þess hentar til að þétta kapalsamskeyti, greinarpunkta og viðgerðarstaði þar sem pláss og skeytageta er takmörkuð. Lokunin notar aftur-meðalræna þéttingu sem hægt er að slá inn og stillanlegum kapalinngangum fyrir hagnýtt viðhald á vettvangi.
Tæknilýsing
|
Forskrift |
Upplýsingar |
|
Vörutegund |
12-trefja lárétt ljósleiðaraskeytalokun |
|
Tegund lokunar |
Lárétt / inline |
|
Hámarks splice getu |
12 stakar-trefjasplæsingar |
|
Splæsibakki |
1 × 12F bakki |
|
Kapaltengi |
2 eða 4 tengi; 1-inn/1-út eða 2-inn/2-út |
|
Þvermál kapals |
Venjulega Ø5–13 mm, stillingar-háð |
|
Húsnæðisefni |
UV-þolið verkfræðiplast; PC / ABS / PP valkostir |
|
Lokunaraðferð |
Endur-virka vélrænni lokun |
|
Verndunareinkunn |
IP68-flokkuð hönnun |
|
Rekstrarhitastig |
−40 gráður til +65 gráður |
|
Standard litur |
Svartur |
Uppbygging og trefjastjórnun
Lokunin sameinar hlífðarhús, þéttingarkerfi, snúru-inngangsíhluti, skeytibakka, trefja-leiðarsvæði og festingarpunkta-strengs-strengja. 12F skeytibakkinn heldur skipulögðum skeytiermum og trefjaslaka á sama tíma og viðheldur stýrðri trefjaleið. Kapalfesting einangrar utanaðkomandi togkrafta frá skeytasvæðinu og dregur úr vélrænni álagi við uppsetningu og þjónustu.
Vélræna uppbyggingin sem hægt er að slá inn aftur- gerir tæknimönnum kleift að opna girðinguna til skoðunar, viðgerðar eða breytingar á neti án þess að skipta um algjöra lokun.
Kapalsamhæfi og uppsetning
Áður en þú pantar skaltu staðfesta fjölda trefja, ytra þvermál kapals, -inngangsmagn kapals, gerð kapals, styrkleika-aðildartegundar og nauðsynlega uppsetningaraðferð. Þessar færibreytur ákvarða viðeigandi tengi- og þéttingarstillingu.
Hægt er að útvega lokunina fyrir loftnet, stöng/vegg-uppsett, rás, handhol/manhol, neðanjarðar og beint-grafið, með nauðsynlegum fylgihlutum fyrir uppsetningu og þéttingu. Við uppsetningu ætti að festa kapalhlífar og styrkleikahluta á öruggan hátt áður en trefjar eru lagðar, og tilgreindur lágmarksbeygjuradíus framleiðanda ætti að vera viðhaldið.
Umsóknir
Dæmigert forrit innihalda:
FTTH fall og dreifing skeyting á þéttum netpunktum-
Loft- og stöng-settir kapalsamskeyti þar sem pláss er takmarkað
Rás- og handgatauppsetningar sem krefjast varinnar samtengingar
Kapalviðgerðarstaðir eftir leiðarskemmdir eða viðhald
Útibúatengingar í breiðbandi í dreifbýli og síðustu-mílu netkerfi
Vegg-skeytapunktar utandyra nálægt byggingum og aðgangshnútum
OEM / ODM & framboð
DIMI styður OEM lógómerkingar, sérsniðnar umbúðir, lit húsnæðis, snúru-tengistillingar og aukabúnaðarsett. Fyrir verkpantanir geta verkfræðingar skoðað trefjarfjölda, kapalþvermál, uppsetningarumhverfi og vörumerkiskröfur fyrir framleiðslu. Hægt er að afhenda sýnishorn til vörumats og samþykkis verkefnis.
Gæðaskoðun og skjöl
Gæðaeftirlit nær yfir skoðun á innfluttu efni,-samsetningarathuganir í vinnslu, lokun og vélrænni sannprófun, skoðun fullunnar-vöru og útflutnings-pökkunarskoðun. Viðeigandi vöruprófanir geta falið í sér IP68-þéttingu, tog- og festingu kapals, högg, mylja, beygju, hitastig, UV-öldrun og salt-úðaprófun fyrir viðeigandi málmíhluti.
Hægt er að útvega gagnablöð, skoðunarskýrslur og viðeigandi prófunarskýrslur fyrir mat á verkinu. Framleiðslukerfi DIMI inniheldur ISO 9001:2015 og TL-9000 gæðastjórnunarvottorð.
Pöntun og flutningar
MOQ
100 stk fyrir venjulegar magnpantanir; sýnishorn pantanir tiltækar til mats.
01
Vinnsla
Venjulega 7–14 virkum dögum eftir forskrift og pöntunarstaðfestingu.
02
Sending
Venjulega 20–30 dagar á sjó, í lofti eða með hraðsendingu, allt eftir áfangastað og sendingaraðferð.
03
Umbúðir
Einstök hlífðarpökkun og útflutningsöskjur; bretti og sérsniðnar merkingar í boði fyrir verkpantanir.
04
Greiðsla
T / T eða L / C er hægt að nota fyrir venjulegar B2B pantanir; annað fyrirkomulag er hægt að staðfesta fyrir hæf verkefni.
05
Algengar spurningar
Sp.: Er hægt að fá lokunina sem fullkomið uppsetningarsett?
A: Já. Heildarsett getur innihaldið skeifubakkann, þéttingaríhluti, snúru-festingarhluti, skeytivarnarhylki og nauðsynlegan uppsetningarbúnað. Nákvæm efnisskrá ætti að vera tilgreind í tilvitnuninni til að forðast ósamræmi aukabúnaðar.
Sp.: Geturðu passað við núverandi lokun eða keppinautarlíkan?
A: Já. Fyrir endurnýjunar- eða einkamerkjaverkefni- geta kaupendur lagt fram sýnishorn, teikningu, ljósmyndir eða tegundarnúmer. DIMI getur endurskoðað vélrænni uppsetningu og þróað samsvarandi eða samsvarandi OEM útgáfu þar sem það er tæknilega gerlegt.
Sp.: Hvaða upplýsingar ættu að vera með í beiðni um beiðni?
A: Gefðu upp tilskilið magn, ákvörðunarland, kapallíkan, væntanlegt árlegt eða verkefnismagn, kröfur um umbúðir og öll nauðsynleg skoðunar- eða vottunarskjöl. Mælt er með kapalgagnablaði eða núverandi lokunarsýni fyrir ó-stöðluð verkefni.
Sp.: Getur þú stutt áfangaskipanir eða endurteknar verkpantanir?
A: Já. Verkefna-tengt og endurtekið framboð er hægt að raða með framleiðsluáætlanagerð sem byggir á spámagni, stöðugleika forskrifta og nauðsynlegum afhendingardögum.
Sp.: Hvaða skjöl geta fylgt magnsendingu?
A: Það fer eftir pöntuninni, skjöl geta innihaldið viðskiptareikning, pökkunarlista, upprunavottorð, vörugagnablað, skoðunarskrár og viðeigandi prófunarskýrslur. Óskað skal eftir verkefnasértækum-skjölum áður en pöntun er staðfest.
Sp.: Er hægt að panta lokunina í mismunandi stillingum undir einu verkefni?
A: Já. Hægt er að tilgreina mismunandi tengi fyrirkomulag, snúru-inngangsstillingar, liti og aukabúnaðarsett þegar verkefnið krefst margra afbrigða. Hver uppsetning ætti að vera staðfest og skjalfest fyrir fjöldaframleiðslu.
Sp.: Er hægt að skipuleggja skoðun þriðju-aðila?
A: Já. Hægt er að samræma skoðun þriðju-aðila þegar verkkaupi eða verksamningur krefst þess. Samþykkja skal skoðunarumfang, sýnatökuaðferð, prófunarkröfur og skoðunarstofu fyrir framleiðslu.
Sp.: Er hægt að styðja brýnar pantanir?
A: Hægt er að meta flýtiframleiðslu í samræmi við núverandi afkastagetu, efnisframboð, pöntunarmagn og uppsetningu. Kaupendur ættu að gefa upp tilskilinn afhendingardag þegar þeir biðja um tilboð svo hægt sé að skoða framleiðslu- og sendingarmöguleika saman.
