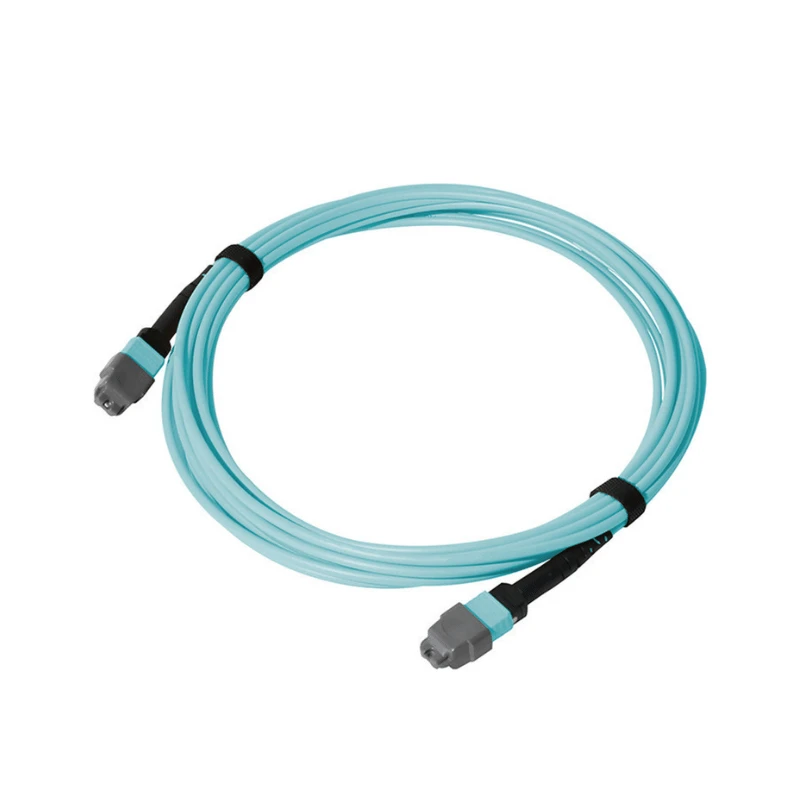

OS2 MTP Single Mode Fiber Cable er verksmiðju-lokað MTP/MPO stofnsamstæðu sem notar OS2 9/125 μm einfalds-ham trefjar, með fjöl-trefjatengjum í báðum endum fyrir beina tengingu milli samhæfra MTP/MPO tengi.

Tæknilýsing

Parameter	Forskrift
Vörutegund	OS2 MTP Single Mode trefjasnúra
Tegund trefja	OS2 Single Mode, 9/125 μm
Fiber Grade	G.652D / G.657A1
Trefjafjöldi	8 / 12 / 24 / 48 Trefjar
Tegund samsetningar	MTP/MPO stofnsnúra
Pólsk gerð	APC / UPC
Pólun	Tegund A / Tegund B / Tegund C
Venjulegt innsetningartap	Minna en eða jafnt og 0,35 dB
Lítið-Tap innsetningartaps	Minna en eða jafnt og 0,20 dB
Tap á skilum	Stærra en eða jafnt og 50 dB (APC)
Rekstrarhitastig	-20 gráður í +70 gráður
Sjónprófun	Innsetningartap og skilatap
Prófskjöl	Prófunargögn fylgja með sendingu
Tengi staðall	IEC 61754-7
Umhverfiseftirlit	RoHS
Sérsniðin stilling	Sérsniðin lengd, trefjafjöldi og merkingar

MTP stillingar: Kyn, pólska og pólun

MTP/MPO stillingar ættu að passa við pörunarviðmótið og trefjakortlagningu markkerfisins.

Pólsk gerð:Staðfestu APC eða UPC í samræmi við tengdan búnað, snælda, millistykki eða annan mótunaríhlut.

Pólun:Veldu Tegund A, Tegund B eða Tegund C í samræmi við trefjakortlagningu núverandi kapalkerfis.

Fyrir skipti- eða verkpantanir er hægt að nota núverandi kapalforskrift eða MTP/MPO tengimynd til að staðfesta nauðsynlega uppsetningu fyrir framleiðslu.

Venjulegt-tap vs. lágt-tap

Valþáttur	Venjulegt-tap	Lítið-tap
Tengdu fjárhagsáætlun	Notist þegar útreiknað rásatap er innan tiltækrar framlegðar	Notaðu þegar reiknað rásatap skilur eftir takmarkaða framlegð
þing IL	Minna en eða jafnt og 0,35 dB	Minna en eða jafnt og 0,20 dB
Rásarhönnun	Hentar þar sem tilgreint samsetningartap passar við heildarkostnað hlekkja	Íhugaðu hvar lægra samsetningartap er nauðsynlegt til að viðhalda framlegð tengisins
RFQ krafa	Tilgreindu hámarks leyfilegt innsetningartap	Tilgreindu hámarks leyfilegt innsetningartap

Ákvörðuð tapstig ætti að vera ákvörðuð út frá heildarkostnaði fyrir sjóntengingu, þar með talið ljósleiðaradeyfingu og tap frá tengjum, snældum, millistykki og öðrum óvirkum íhlutum.

Sérsniðin forskrift

Lengd snúru

Hægt er að tilgreina fullbúna snúrulengd í samræmi við nauðsynlega tengifjarlægð.

Trefjafjöldi

Hægt er að skilgreina fjölda trefja í samræmi við nauðsynlegar trefjarásir eða núverandi kapalstillingu.

Auðkenning

Hægt er að tilgreina kapalauðkenni og merkingarkröfur fyrir verkpantanir.

Uppsetning endurskoðun

Kaupendur geta lagt fram núverandi kapalteikningu, MTP/MPO tengimynd, forskrift búnaðarviðmóts eða kaupforskrift til yfirferðar fyrir framleiðslu.

Skiptingarpantanir

Hægt er að nota núverandi kapalforskriftir til að staðfesta skiptisamstæðuna gegn uppsettu MTP/MPO stillingunum.

Framleiðslugeta

Verksmiðjuframleiðsla:DIMI framleiðir verksmiðju-lokaðar ljósleiðarasamstæður með því að nota sjálfvirkan búnað til að klippa, fjarlægja og lúka kapal.

Framleiðslugeta:Sjálfvirkur samsetningarbúnaður er fær um að vinna meira en 10.000 ljósleiðarasamstæður á dag, styðja við magn og-verkefni byggðar á pöntunum.

Gæðastjórnun:DIMI heldur ISO 9001:2015 og TL-9000 vottunum fyrir gæðastjórnunarkerfi sitt.

Gæðastaðfesting

Framleiðsluviðmiðun

Hver pöntun er framleidd samkvæmt staðfestri vöruforskrift og samþykktri uppsetningu, sem gefur skilgreinda tilvísun fyrir lokaskoðun.

Ljúktu-andlitsskoðun

Endarhliðar tengisins eru skoðuð fyrir sendingu til að bera kennsl á mengun, rispur eða aðra sjáanlega galla.

Sjónprófun

Fullunnar samsetningar eru prófaðar með tilliti til innsetningartaps og skilataps fyrir sendingu.

Staðfesting pólunar

Trefjakortlagning er athugað með tilgreindri pólunarstillingu fyrir sendingu.

Prófaskrár

Samsvarandi prófunargögn eru afhent með sendingunni til staðfestingar á pöntun.

Vinnuábyrgð

5 ára framleiðsluábyrgð gildir á vörunni.

Algengar spurningar

Sp.: Hver er munurinn á OS2 og OM4 MTP trefjasnúrum?

A: OS2 notar 9/125 μm staka-ham trefjar, en OM4 notar multimode trefjar. OS2 er tilgreint fyrir sjóntengla í einum-stillingu, en OM4 er notað í fjölstillingarkerfum. Trefjargerðin ætti að passa við senditækið og ljósfræðilegan arkitektúr netsins.

Sp.: Hver er munurinn á MTP og MPO trefjasnúrum?

A: MPO er staðlað fjöl-trefjartengiviðmót, en MTP® er sérstök tengivara frá US Conec. Fyrir innkaup ætti að staðfesta tengiforskriftina og pörunarviðmótið í samræmi við búnað og kapalkerfi.

Sp.: Hver er munurinn á MTP trunk snúru og MTP breakout snúru?

Svar: MTP stofnsnúra heldur fjöl-trefja MTP/MPO tengingum í báðum endum. MTP brotsnúra breytir fjöl-trefjatengingunni í einstök tengi eins og LC. Nauðsynleg gerð kapals fer eftir tengibyggingu tengda búnaðarins.

Sp.: Er hægt að tengja OS2 MTP snúrur beint við LC eða SC búnað?

A: Nei. MTP/MPO tengi passa ekki beint við LC eða SC tengi. MTP-til-LC, MTP-til-SC eða önnur tilgreind umbreytingarsamstæðu er nauðsynleg þegar búnaðurinn notar þessi viðmót.

Sp.: Hver er hámarksflutningsfjarlægð OS2 trefja?

A: OS2 hefur ekki ein alhliða sendingar-fjarlægðarmörk. Fjarlægðin sem hægt er að ná er háð senditæki, gagnahraða, bylgjulengd, ljósleiðaradeyfingu, tapi á tengi og heildarkostnaði fyrir sjónræna tengingu. Því ætti að athuga nauðsynlega fjarlægð í samræmi við heildarforskriftina.

Sp.: Hver er munurinn á G.652D og G.657A1 einfalds-ham trefjum?

Svar: G.652D er hefðbundin ein-stillingar trefjaforskrift, en G.657A1 veitir betri beygjuafköst fyrir leið þar sem þéttari trefjabeygjur geta átt sér stað. Nauðsynleg einkunn ætti að fylgja trefjaforskrift verkefnisins og uppsetningarkröfum.

Sp.: Hvers vegna skiptir MTP tengilykill máli í MTP/MPO kapalsamsetningu?

A: MTP/MPO tengilykill stjórnar líkamlegri stefnu tengisins meðan á pörun stendur. Lyklafyrirkomulagið ætti að passa við millistykkið eða búnaðarviðmótið, en pólun trefja ætti að vera tilgreind sérstaklega í samræmi við nauðsynlega trefjakortlagningu.

Sp.: Hvað gefur MTP tengið kyn til kynna?

A: MTP/MPO kyn vísar til þess hvort tengið sé með stýripinna. Karltengi eru með stýripinna en kventengi eru með stýripinna-. Tilskilið kyn ætti að passa við pörunartengi eða búnaðsviðmót sem tilgreint er fyrir tengilinn.
